# VisualVM 分析 Java heap space dump 日志
作者：小傅哥
博客：https://bugstack.cn (opens new window)
沉淀、分享、成长，让自己和他人都能有所收获！😄
大家好，我是技术UP主小傅哥。
没毕业前以为学编程，以为工作后就只是写代码。工作后才发现，写代码只是一少部分工作。
JMeter 压测、Remote JVM Debug - 远程调试、AREX - 流量录制&回放、ELK - 分布式日志、普罗米修斯监控、Arthas、Dump日志分析等，但凡一样不会，基本就会在某一个场景踩坑。小则是报警异常，大则是线上事故！
👨🏻💻程序员，也是高危行业呀！
从互联网草蜢时代，到现在工作了这么多年，也是见证了很多程序员因为写Bug毕业啦🎓，即使不是被开除，往往重大的事故也会影响未来的绩效、加薪和晋升。这些事故按；照影响时长、影响用户量、造成的资损、解决的时长等，会被定级为 P0、P1、P2、P3 不同级别的事故。
所以，到目前有越来越多的辅助工具，来帮助研发提高代码交付质量，以及各类系统异常分析工具，提高问题排查效率。类似这样的系统、服务、组件，小傅哥已经在 bugstack.cn 编程路书 (opens new window) 做了大量的案例讲解。今天小傅哥在给大家分享一个关于 VisualVM 的使用。
# 一、关于 VisualVM

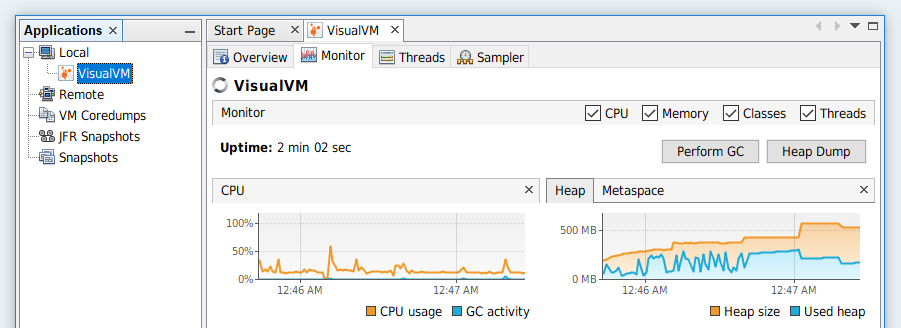

VisualVM 是一款可视化 Java 故障排除工具，集成了 JDK 命令行工具和轻量级性能分析功能。专为开发和生产环境设计。
下载：https://visualvm.github.io/download.html (opens new window)
接下来，小傅哥会结合 VisualVM 做一些常用的案例，方便伙伴学习。
# 二、案例 - 分析大对象
# 1. 测试工程

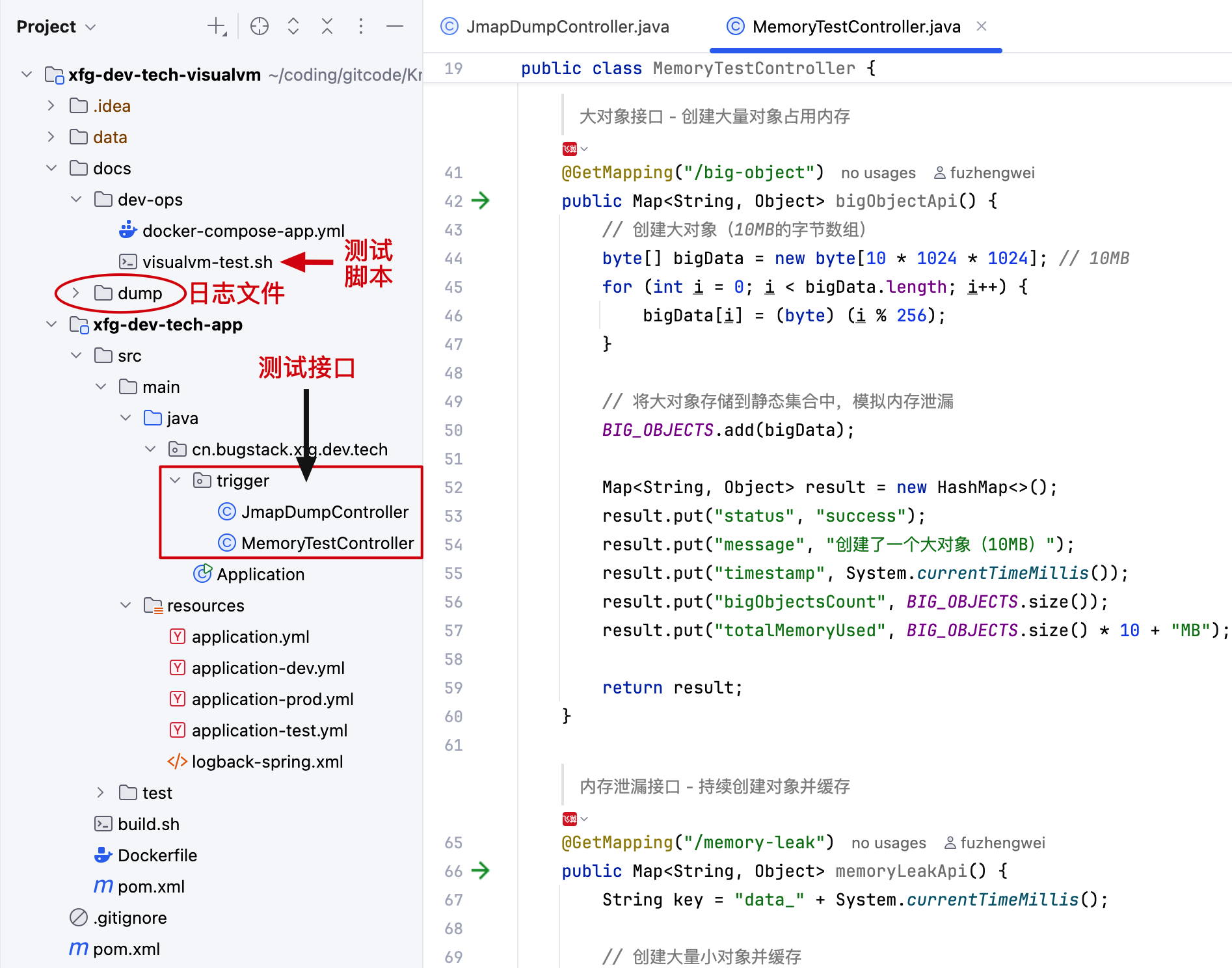

- 地址：https://github.com/fuzhengwei/xfg-dev-tech-visualvm (opens new window)
- 说明：这是一个简单的测试工程，通过访问接口产生大对象。之后在通过 JmapDumpController 接口，执行命令，产生 Dump 文件。之后在使用 VisualVM 分析产生的 Dump 日志，定位是哪个对象导致的问题。
# 2. 执行程序

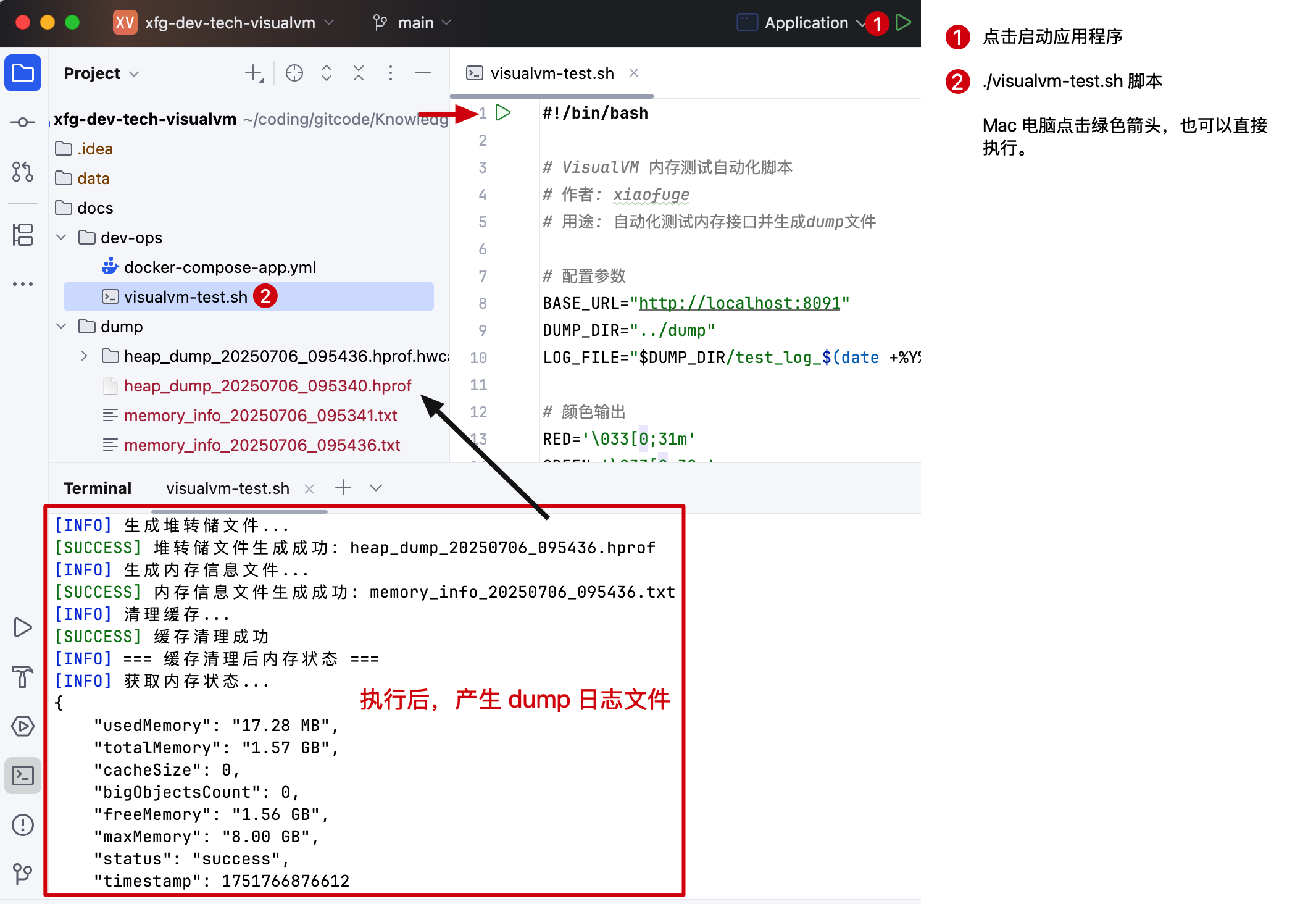

首先，启动 xfg-dev-tech-visualvm 应用程序。之后执行 visualvm-test.sh 脚本，Windows 用户需要在 powershell 里执行，Mac 电脑可以直接在 IntelliJ IDEA 点击绿色箭头执行。
- 首先，点击启动程序，本地运行即可。一般公司里线上的应用，也有专门下载 dump 日志的地方。
- 之后，执行
./visualvm-test.sh这部分写了测试程序的脚本和获取 dump 日志的操作。
# 2.1 接口；创建对象
@RestController
@RequestMapping("/api/memory")
public class MemoryTestController {
// 用于存储大对象的静态变量，模拟内存泄漏
private static final Map<String, Object> MEMORY_CACHE = new ConcurrentHashMap<>();
private static final List<byte[]> BIG_OBJECTS = new ArrayList<>();
/**
* 大对象接口 - 创建大量对象占用内存
*/
@GetMapping("/big-object")
public Map<String, Object> bigObjectApi() {
// 创建大对象（10MB的字节数组）
byte[] bigData = new byte[10 * 1024 * 1024]; // 10MB
for (int i = 0; i < bigData.length; i++) {
bigData[i] = (byte) (i % 256);
}
// 将大对象存储到静态集合中，模拟内存泄漏
BIG_OBJECTS.add(bigData);
Map<String, Object> result = new HashMap<>();
result.put("status", "success");
result.put("message", "创建了一个大对象（10MB）");
result.put("timestamp", System.currentTimeMillis());
result.put("bigObjectsCount", BIG_OBJECTS.size());
result.put("totalMemoryUsed", BIG_OBJECTS.size() * 10 + "MB");
return result;
}
/**
* 内存泄漏接口 - 持续创建对象并缓存
*/
@GetMapping("/memory-leak")
public Map<String, Object> memoryLeakApi() {
String key = "data_" + System.currentTimeMillis();
// 创建大量小对象并缓存
List<String> dataList = new ArrayList<>();
for (int i = 0; i < 10000; i++) {
dataList.add("这是第" + i + "个数据对象，包含一些文本内容用于占用内存空间");
}
MEMORY_CACHE.put(key, dataList);
Map<String, Object> result = new HashMap<>();
result.put("status", "success");
result.put("message", "创建了10000个小对象并缓存");
result.put("timestamp", System.currentTimeMillis());
result.put("cacheSize", MEMORY_CACHE.size());
result.put("cacheKey", key);
return result;
}
/**
* 超大对象接口 - 创建超大对象
*/
@GetMapping("/huge-object")
public Map<String, Object> hugeObjectApi() {
// 创建超大对象（100MB的字节数组）
byte[] hugeData = new byte[100 * 1024 * 1024]; // 100MB
// 填充数据
for (int i = 0; i < hugeData.length; i++) {
hugeData[i] = (byte) (Math.random() * 256);
}
BIG_OBJECTS.add(hugeData);
Map<String, Object> result = new HashMap<>();
result.put("status", "success");
result.put("message", "创建了一个超大对象（100MB）");
result.put("timestamp", System.currentTimeMillis());
result.put("bigObjectsCount", BIG_OBJECTS.size());
return result;
}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
# 2.2 接口；获取日志（dump）
@RestController
@RequestMapping("/api/jmap")
public class JmapDumpController {
// 使用相对路径，基于项目根目录
private static final String DUMP_DIR = "docs/dump";
/**
* 获取绝对路径的dump目录
*/
private String getDumpDirectory() {
// 获取项目根目录
String userDir = System.getProperty("user.dir");
// 如果当前目录是xfg-dev-tech-app，则需要回到上级目录
if (userDir.endsWith("xfg-dev-tech-app")) {
userDir = new File(userDir).getParent();
}
return userDir + File.separator + DUMP_DIR;
}
/**
* 生成堆转储文件
*/
@GetMapping("/dump")
public Map<String, Object> generateHeapDump() {
Map<String, Object> result = new HashMap<>();
try {
// 获取dump目录的绝对路径
String dumpDir = getDumpDirectory();
// 确保目录存在
File dir = new File(dumpDir);
if (!dir.exists()) {
dir.mkdirs();
}
// 获取当前进程的PID
String pid = ManagementFactory.getRuntimeMXBean().getName().split("@")[0];
// 生成文件名（包含时间戳）
SimpleDateFormat sdf = new SimpleDateFormat("yyyyMMdd_HHmmss");
String timestamp = sdf.format(new Date());
String fileName = "heap_dump_" + timestamp + ".hprof";
String filePath = dumpDir + File.separator + fileName;
// 执行jmap命令生成堆转储
String command = "jmap -dump:format=b,file=" + filePath + " " + pid;
Process process = Runtime.getRuntime().exec(command);
int exitCode = process.waitFor();
if (exitCode == 0) {
result.put("status", "success");
result.put("message", "堆转储文件生成成功");
result.put("filePath", filePath);
result.put("fileName", fileName);
} else {
result.put("status", "error");
result.put("message", "堆转储文件生成失败");
result.put("exitCode", exitCode);
}
} catch (IOException | InterruptedException e) {
result.put("status", "error");
result.put("message", "生成堆转储文件时发生异常: " + e.getMessage());
}
result.put("timestamp", System.currentTimeMillis());
return result;
}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
# 2.3 脚本；统一执行
#!/bin/bash
# VisualVM 内存测试自动化脚本
# 作者: xiaofuge
# 用途: 自动化测试内存接口并生成dump文件
# 配置参数
BASE_URL="http://localhost:8091"
DUMP_DIR="../dump"
LOG_FILE="$DUMP_DIR/test_log_$(date +%Y%m%d_%H%M%S).txt"
# 颜色输出
RED='\033[0;31m'
GREEN='\033[0;32m'
YELLOW='\033[1;33m'
BLUE='\033[0;34m'
NC='\033[0m' # No Color
# 日志函数
log() {
echo "[$(date '+%Y-%m-%d %H:%M:%S')] $1" | tee -a "$LOG_FILE"
}
log_info() {
echo -e "${BLUE}[INFO]${NC} $1" | tee -a "$LOG_FILE"
}
log_success() {
echo -e "${GREEN}[SUCCESS]${NC} $1" | tee -a "$LOG_FILE"
}
log_warning() {
echo -e "${YELLOW}[WARNING]${NC} $1" | tee -a "$LOG_FILE"
}
log_error() {
echo -e "${RED}[ERROR]${NC} $1" | tee -a "$LOG_FILE"
}
# 检查应用是否启动
check_app_status() {
log_info "检查应用状态..."
response=$(curl -s -o /dev/null -w "%{http_code}" "$BASE_URL/api/memory/status")
if [ "$response" = "200" ]; then
log_success "应用已启动，状态正常"
return 0
else
log_error "应用未启动或状态异常 (HTTP: $response)"
return 1
fi
}
# 等待应用启动
wait_for_app() {
log_info "等待应用启动..."
for i in {1..30}; do
if check_app_status > /dev/null 2>&1; then
log_success "应用启动成功"
return 0
fi
log_info "等待中... ($i/30)"
sleep 2
done
log_error "应用启动超时"
return 1
}
# 调用API接口
call_api() {
local endpoint=$1
local description=$2
local count=${3:-1}
log_info "调用接口: $description"
for ((i=1; i<=count; i++)); do
response=$(curl -s "$BASE_URL$endpoint")
status=$(echo "$response" | grep -o '"status":"[^"]*"' | cut -d'"' -f4)
if [ "$status" = "success" ]; then
log_success "[$i/$count] $description - 成功"
else
log_error "[$i/$count] $description - 失败: $response"
fi
sleep 1
done
}
# 显示内存状态
show_memory_status() {
log_info "获取内存状态..."
response=$(curl -s "$BASE_URL/api/memory/status")
echo "$response" | python3 -m json.tool 2>/dev/null || echo "$response"
echo ""
}
# 生成dump文件
generate_dump() {
log_info "生成堆转储文件..."
response=$(curl -s "$BASE_URL/api/jmap/dump")
status=$(echo "$response" | grep -o '"status":"[^"]*"' | cut -d'"' -f4)
if [ "$status" = "success" ]; then
filename=$(echo "$response" | grep -o '"fileName":"[^"]*"' | cut -d'"' -f4)
log_success "堆转储文件生成成功: $filename"
else
log_error "堆转储文件生成失败: $response"
fi
}
# 生成内存信息文件
generate_memory_info() {
log_info "生成内存信息文件..."
response=$(curl -s "$BASE_URL/api/jmap/memory-info")
status=$(echo "$response" | grep -o '"status":"[^"]*"' | cut -d'"' -f4)
if [ "$status" = "success" ]; then
filename=$(echo "$response" | grep -o '"fileName":"[^"]*"' | cut -d'"' -f4)
log_success "内存信息文件生成成功: $filename"
else
log_error "内存信息文件生成失败: $response"
fi
}
# 清理缓存
clear_cache() {
log_info "清理缓存..."
response=$(curl -s "$BASE_URL/api/memory/clear-cache")
status=$(echo "$response" | grep -o '"status":"[^"]*"' | cut -d'"' -f4)
if [ "$status" = "success" ]; then
log_success "缓存清理成功"
else
log_error "缓存清理失败: $response"
fi
}
# 主测试流程
run_test() {
log_info "开始VisualVM内存测试"
# 检查dump目录
if [ ! -d "$DUMP_DIR" ]; then
log_info "创建dump目录: $DUMP_DIR"
mkdir -p "$DUMP_DIR"
fi
# 等待应用启动
if ! wait_for_app; then
log_error "应用启动失败，退出测试"
exit 1
fi
# 显示初始内存状态
log_info "=== 初始内存状态 ==="
show_memory_status
# 测试普通接口
call_api "/api/memory/normal" "普通接口测试" 5
# 显示内存状态
log_info "=== 普通接口调用后内存状态 ==="
show_memory_status
# 测试大对象接口
call_api "/api/memory/big-object" "大对象接口测试" 10
# 显示内存状态
log_info "=== 大对象创建后内存状态 ==="
show_memory_status
# 生成第一次dump
generate_dump
generate_memory_info
# 测试内存泄漏接口
call_api "/api/memory/memory-leak" "内存泄漏接口测试" 20
# 显示内存状态
log_info "=== 内存泄漏测试后内存状态 ==="
show_memory_status
# 测试超大对象接口
call_api "/api/memory/huge-object" "超大对象接口测试" 5
# 显示内存状态
log_info "=== 超大对象创建后内存状态 ==="
show_memory_status
# 生成第二次dump
generate_dump
generate_memory_info
# 清理缓存
clear_cache
# 显示清理后内存状态
log_info "=== 缓存清理后内存状态 ==="
show_memory_status
# 生成第三次dump
generate_dump
generate_memory_info
log_success "VisualVM内存测试完成"
log_info "日志文件: $LOG_FILE"
log_info "dump文件目录: $DUMP_DIR"
}
# 显示帮助信息
show_help() {
echo "VisualVM 内存测试脚本"
echo ""
echo "用法: $0 [选项]"
echo ""
echo "选项:"
echo " test 运行完整测试流程"
echo " check 检查应用状态"
echo " status 显示内存状态"
echo " dump 生成堆转储文件"
echo " memory-info 生成内存信息文件"
echo " clear 清理缓存"
echo " help 显示帮助信息"
echo ""
echo "示例:"
echo " $0 test # 运行完整测试"
echo " $0 check # 检查应用状态"
echo " $0 dump # 生成dump文件"
}
# 主程序
case "${1:-test}" in
"test")
run_test
;;
"check")
check_app_status
;;
"status")
show_memory_status
;;
"dump")
generate_dump
;;
"memory-info")
generate_memory_info
;;
"clear")
clear_cache
;;
"help")
show_help
;;
*)
log_error "未知选项: $1"
show_help
exit 1
;;
esac
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
- 整个脚本，会帮助我们执行接口请求以及获取 dump 日志。
# 3. Dump 分析

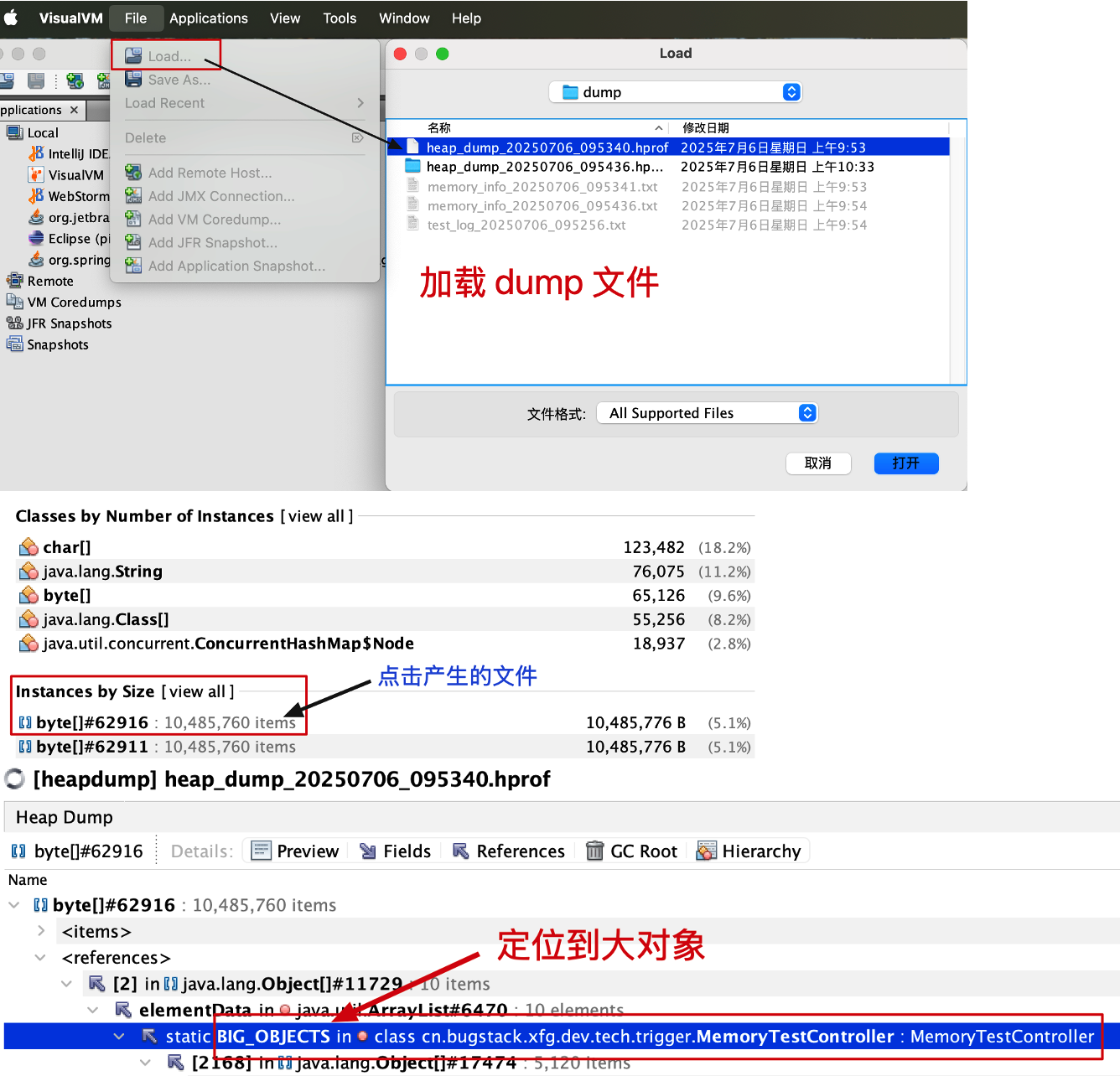

- 首先，先通过 VisualVM load dump 日志文件，之后点击 Instances By Size 大的文件。
- 之后，对大的文件对象，点击 references 这样就可以看到是哪个对象影响的问题了。很快的就能帮你分析出程序内产生大的对象的问题原因。
# 三、案例；GC 插件
VisualVM 还有类似于普罗米修斯 (opens new window)一样的监控，可以查看到 JVM 运行情况。也可以帮助我们分析程序运行情况。
# 1. 安装插件 - VisualVM

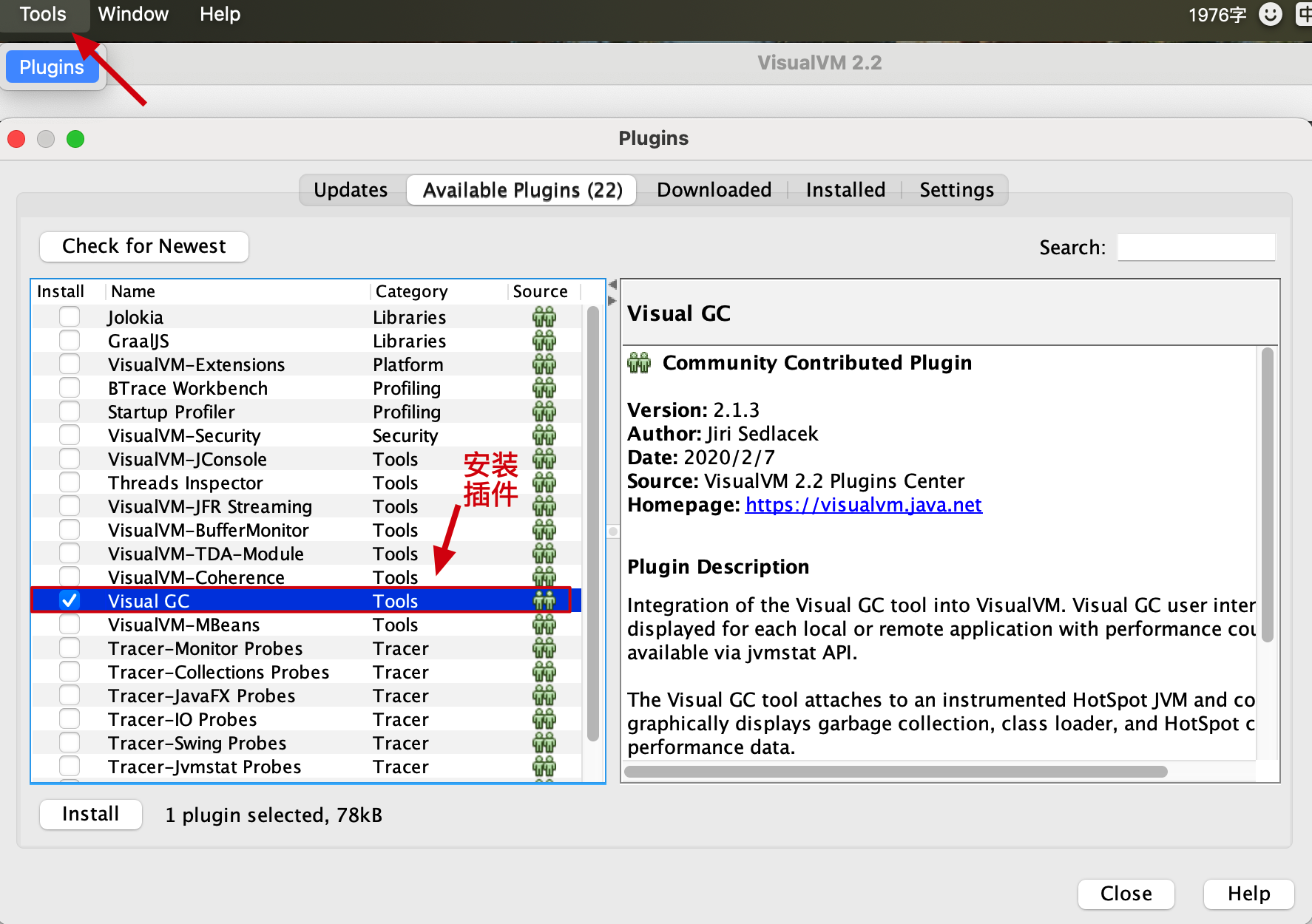

- 在 VisualVM 安装 Visual GC 插件。
# 2. 安装插件 - IntelliJ IDEA

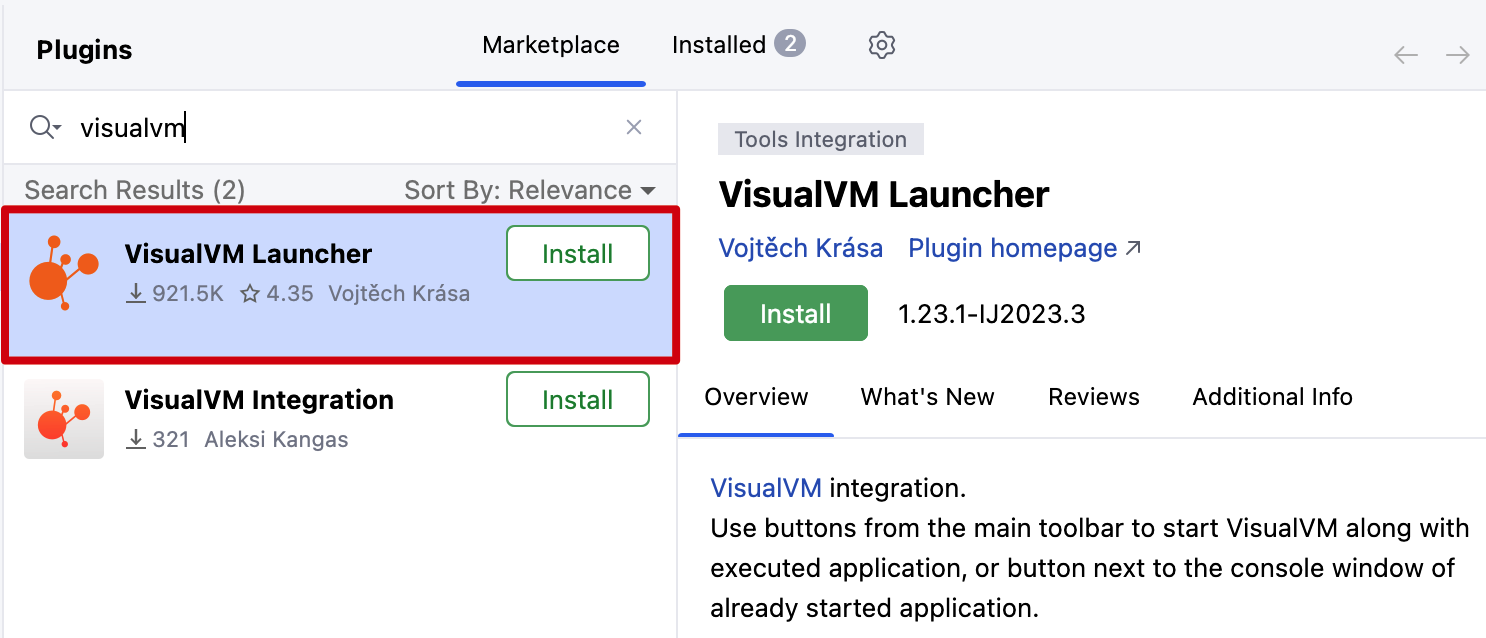

- 也可以给 Intellij IDEA 安装一个 VisualVM Launcher 插件，启动程序可以直接使用。
# 3. 进入监控

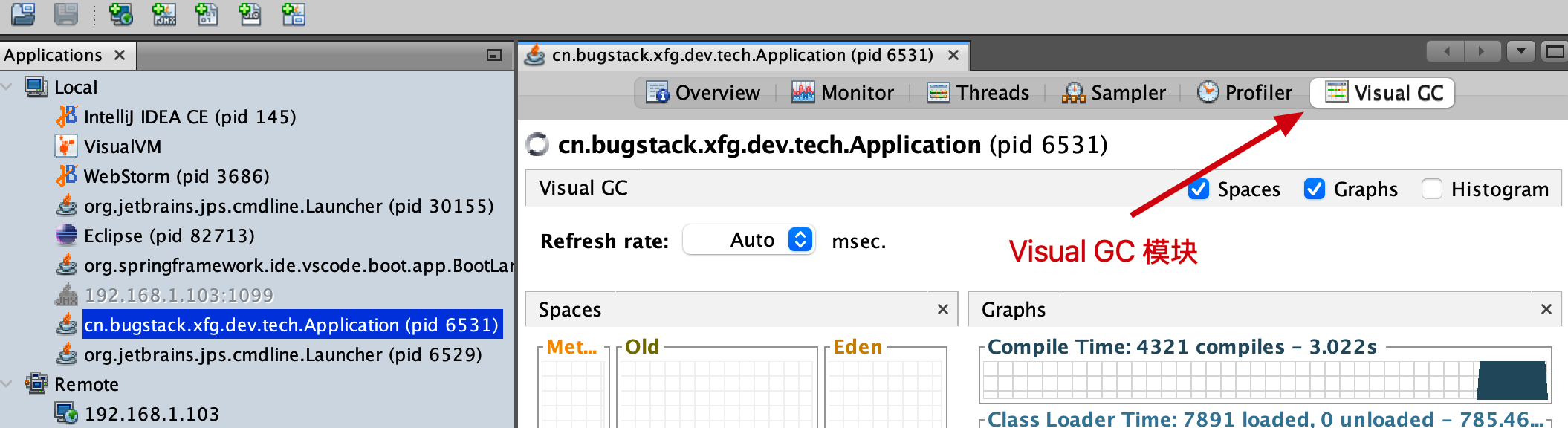

- 打开 VisualVM 看到本地启动的程序，之后打开 Visual GC
- 这里还可以看见 Monitor、Threads、Profiler，方便我们分析程序
# 4. GC 说明

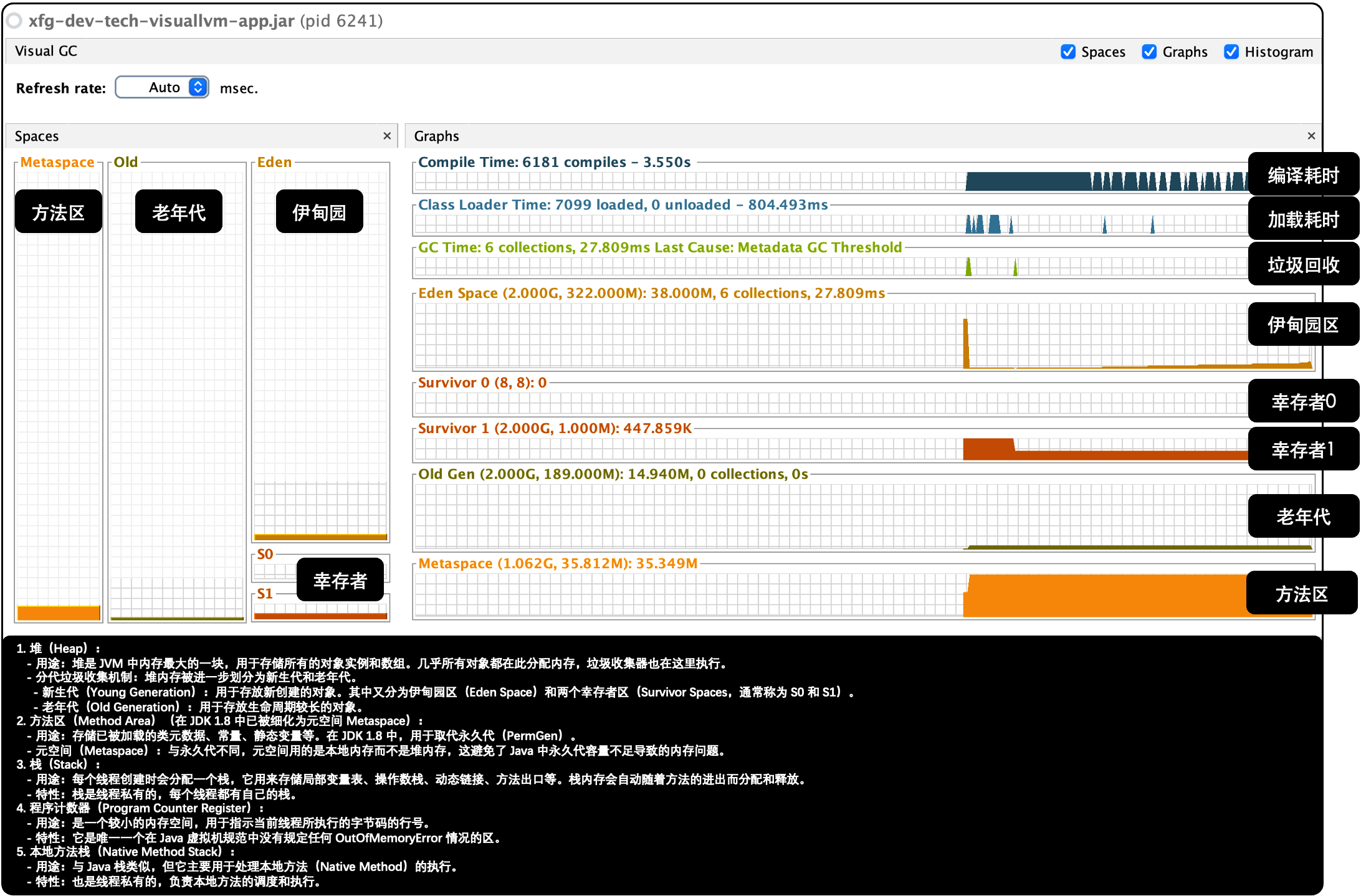

- 如图，各个模块展示了 JVM 运行状况，从这里可以看到程序占用内存的情况。如果是压测验证，可以打开辅助分析。
京ICP备19031103号 |
京公网安备 11030102010881号
| GPL Licensed | Copyright © 2019 小傅哥，All rights reserved.
